| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Optfocus |
| Sertifika: | CE&FC |
| Model numarası: | EDFA_OFS-A6102 |
| Min sipariş miktarı: | 100 ADET |
| Fiyat: | $20 |
| Ambalaj bilgileri: | bir opp kutusunda 1 adet |
| Teslim süresi: | 5-7 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | 20000 adet/ay |
| Fiber bağlayıcı: | TV girişi:1550nm COM:1550/1490/1310nm SC/APC | optik dalga boyu: | 1540 ~1560 |
|---|---|---|---|
| Lazer Önyargı Akımı: | 16*19/32*16dBm 3300mA±200mA @+6dBm giriş | ||
| Vurgulamak: | 1550nm EDFA Optik Amplifikatör,EDFA pasif elektronik bileşenler,PON OLT EDFA Optik Amplifikatör |
||

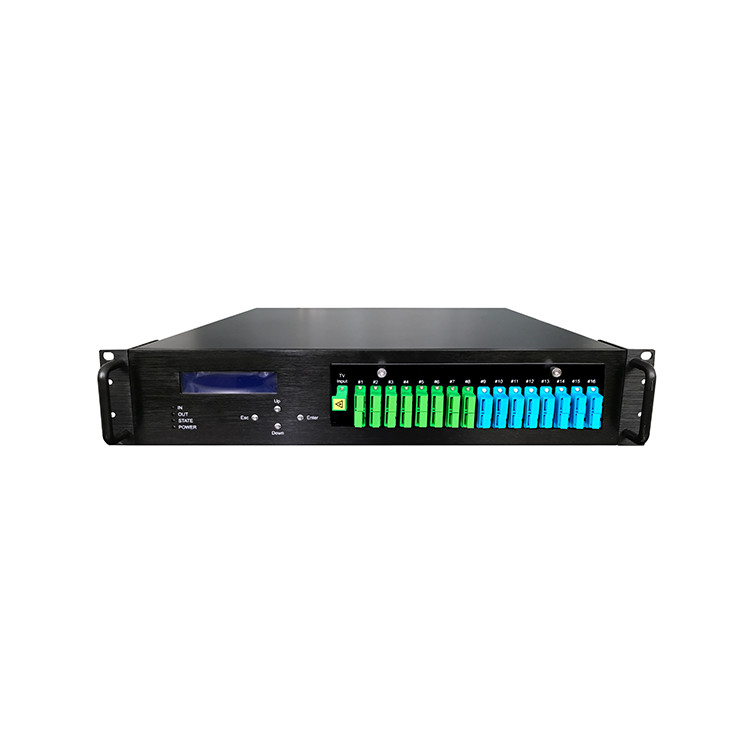

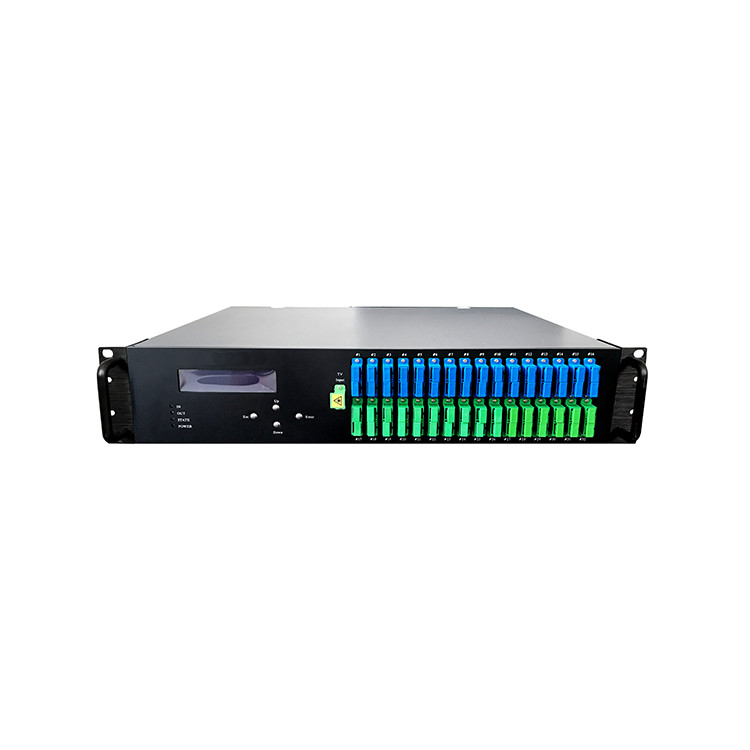

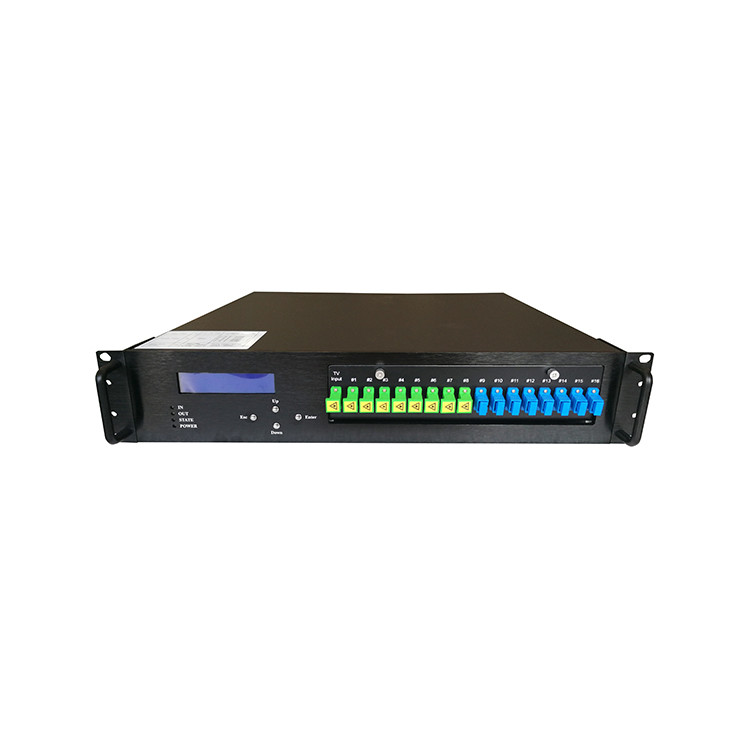

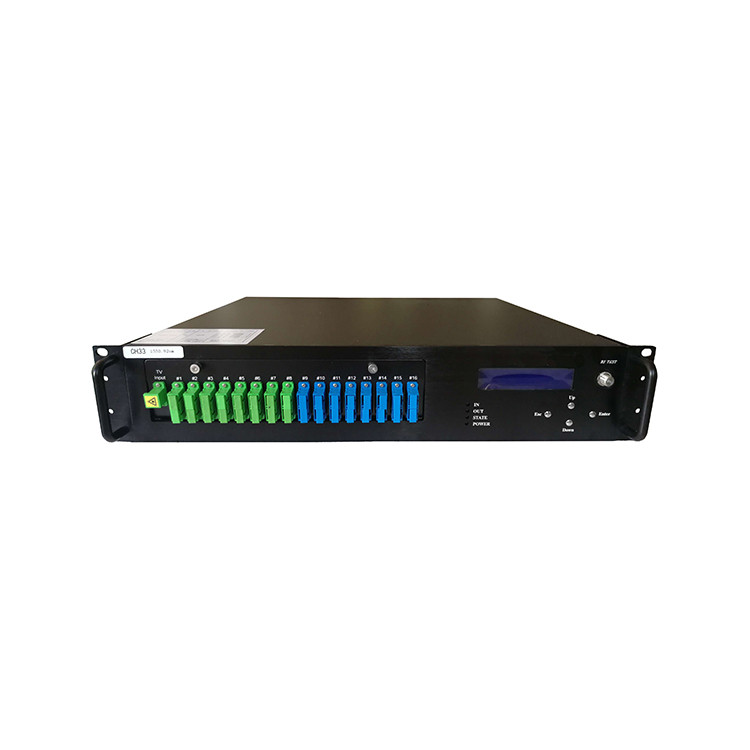

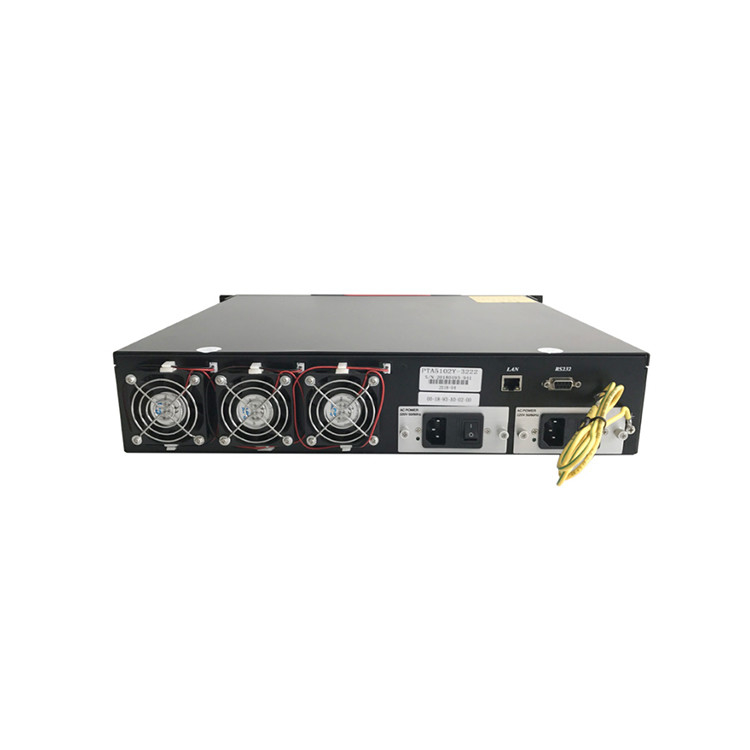

PON OLT için Yüksek Güçlü pasif elektronik bileşenler EDFA 1550nm Optik Amplifikatör DBC EDFA WDM
| Tanım | Birim | Değer | Koşullar / Notlar |
| EDFA Optik Özellikleri | |||
| Fiber Bağlayıcı | nm |
TV girişi: 1550nm COM:1550/1490/1310nm SC/APC |
OLT:1310/1490nm SC/UPC |
| Optik Dalga Boyu | nm | 1540 ~1560 | |
| Giriş gücü | dBm | 0~+10 (1550nm) | Tavsiye ≥3dBm |
| Çıkış gücü | dBm |
8/16/32*16 8/16/32*19 8/16/32*22 |
|
| Lazer Önyargı Akımı | Pompa |
16*16dBm 2300mA±200mA @+6dBm giriş |
Alarm aralığı: dışında 1000mA~3300mA |
| Lazer Önyargı Akımı | Pompa |
16*19/32*16dBm 3300mA±200mA @+6dBm giriş |
Alarm aralığı: dışında 1500mA~4800mA |
| Lazer Önyargı Akımı | Pompa |
16*22/32*19dBm 3100mA±200mA @6dBm girişi |
Alarm aralığı: dışında 1800mA~4600mA |
| Çıkış Optik Güç Kararlılığı | dB | 0.1 | @+6dBm Giriş |
| Gürültü Figürü | dB | 4(en fazla 5.8) | @+6dBm Giriş |
|
İzolasyon (Giriş çıkış) |
dB | 30 | |
|
Geri dönüş kaybı (Giriş çıkış) |
dB | 55 | |
|
polarizasyon Bağımlı Kazanç |
dB | maksimum 0,5 | |
|
Polarizasyon Modu Dağılım |
ps | maksimum 0,5 | |
| Elektriksel Özellikler | |||
| İletişim arayüzü | RJ45 | Web ve SNMP NMS'yi Destekleme | |
| Giriş gerilimi | VAC | 90-265 | +12/-48 V DC(opsiyonel) |
| Tüketim | W | 50 maksimum | 8/16/32*16/19, 8/16*22 |
| maksimum 100 | 32*22 | ||
| Sigorta | A | 2 | |
| bağlayıcı | IEC | Erkek güç konektörü | |
| çevresel özellikler | |||
| Çalışma sıcaklığı | ℃ | -5 ~50 | |
| Depolama sıcaklığı | ℃ | -20 ~85 | |
| Depolama Nemi | bağıl nem % | ≤95 | Yoğunlaşma Yok |
| Mekanik Özellikler | |||
| Boyut (UxGxY) | mm | 483´ 422´ 88 | Karton:590 ´ 590 ´ 200 |
| Ağırlık | kilogram |
Net ağırlık 11,5 brüt ağırlık:14,8 |
8/16 bağlantı noktası |
|
Net ağırlık 11.7 brüt ağırlık :15 |
32 bağlantı noktası | ||
| Montaj | 19” EIA Rack, 2U Rack | ||
Yüksek Güçlü EDFA 1550nm Optik Amplifikatör DBC EDFA WDM, içinde kazanç spektrumu bandı1540~1563nm, esas olarak CATV veya 1~8 sürekli markalama kanalının (ITU dalga boyu) uygulanması için tasarlanmıştır ve ayrıca büyük ve orta ölçekli şehirlerin CATV geniş alan kapsamı için esnek ve düşük maliyetli bir çözüm sunar.
WS-50EYA Yüksek Güçlü EDFA 1550nm Optik Amplifikatör PON OLT için DBC EDFA WDM, Tek dalga iletimi, tek fiberde CWDM üç dalga, düz kazanç gerçekleştirebilir.DWDM;Esas olarak FTTH, FTTB, DBS, MMDS, FTTX pon'da kullanılan büyük ve orta ölçekli CATV ağı oluşturmanın önemli fiber iletim ekipmanıdır.
| Öğe | Birim | teknik parametre | ek | |
| CATV operasyon dalga boyu | nm | 1545~1565 | CATV | |
| OLT geçiş dalga boyu | nm | 1310/1490 | PON | |
| CATV işlemi dalga boyu kaybı | dB | 0,8 | 1550nm | |
| OLT geçiş dalga boyu kaybı | dB | 0,8 | 1310/1490nm | |
| Yukarı bağlantı optik bağlantı noktası sayısı (OLT için) | adet | 64 | ||
| Giriş optik gücü | dBm | -5 ~ +10 | ||
| Maksimum çıkış gücü | dBm | 40 | ||
| Çıkış gücü kararlılığı | dBm | ±0.5 | ||
| Gürültü | dB | ≤ 5.0 | Giriş gücü0dBm,λ=1550nm | |
| Geri dönüş kaybı | Giriş | dB | ≥ 45 | |
| Çıktı | dB | ≥ 45 | ||
| Optik konektör | SC/APC, SC/UPC | |||
| C/N | dB | ≥ 50 | ||
| C/CTB | dB | ≥ 63 | ||
| C/CSO | dB | ≥ 63 | ||
| Besleme gerilimi | V | AC170V~265V;AC90~135V;DC36~72V | ||
| Güç Tüketimi | W | ≤ 90 | ||
| Ağ yönetimi arayüzü | RJ45 | |||
| Çalışma sıcaklığı | ℃ | -10 - +42 | ||
| Maksimum bağıl nem | % | Maksimum %5 yoğunlaşma yok | ||
| Depolama sıcaklığı | ℃ | -30 ~ +70 | ||
| cihaz boyutu | mm | 464(U)*440(G)*89(Y) | ||
| Paket Boyutu | mm | 640(U)*640(G)*200(Y) | ||
Model:WS-16EYA2U32*19-24SA-W
Modele Göre Analiz:WS-16EYA2U32*19-24SA-W tarzı 32 çıkış, her bir çıkış gücü 19dBm, 220V güç kaynağı, 48V güç kaynağı, SC/APC optik konektör, WDM'li(1490/1310/1550nm)
Shenzhen Optfocus, 2009'dan beri CATV Optik ekipmanı üretmektedir. Şirketimiz, CATV ekipmanı alanındaki en büyük işletmelerden biri haline gelmiştir.Çin.Biz esas olarak CATV HFC ağ ekipmanı tasarlama, araştırma, üretim ve pazarlama ile ilgileniyoruz.
Şirketimiz, aşağıdakiler de dahil olmak üzere HFC ağ ürünlerini araştırıyor ve geliştiriyor:EDFA, 1550nm/1310nm optik vericiler, optik alıcılar, FTTH optik düğüm, CATV yükselticiler, hibrit modüller, güç kaynakları ve pasif cihazlar.
Yıllarca süren gelişimden sonra, güçlü genel operasyonel yeteneklere, uluslararası ticarette zengin deneyimlere sahibiz ve ABD, Hindistan, Vietnam, İspanya, Romanya, Ukrayna ve Rusya, Peru, Kolombiya, Afrika ülkeleri gibi birçok ülke ile iyi ilişkiler kurduk. Dünya çapında yeni müşterilerle iş ilişkisi kurmayı dört gözle bekliyoruz.
Ürünlerimizle ilgileniyorsanız, sorgunuza hoş geldiniz ve fabrikamızı ziyaret edin.
